В данном разделе представлено оборудование для производства и учета пищевой продукции: оборудование для учета молока, емкостное оборудование, насосы пищевые, гомогенизаторы, диспергаторы.
Все для производства молока, майонеза, кетчупа, йогурта, творога, кисломолочных продуктов.

На всю продукцию распространяется гарантия не менее 12 месяцев со дня отгрузки.

По вопросам стоимости, наличия и другим, пожалуйста, обращайтесь к менеджерам ООО "Насоскомплект-М".


Вверх
Насосы пищевые

ОНВ Насос пищевой винтовой ОНВ

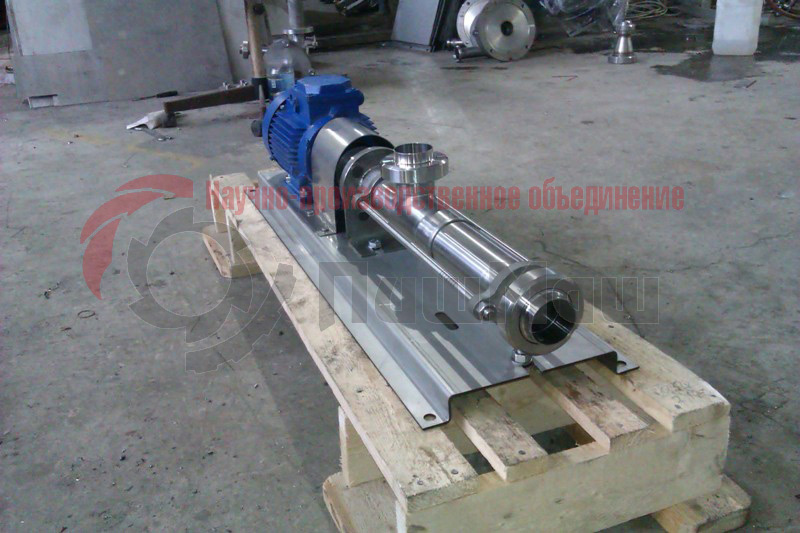

Насос пищевой винтовой ОНВ

Насосы винтовые ОНВ бережно обрабатывают продукт, что позволяет их использовать для перекачивания сливок с высоким содержанием жира, кисломолочных продуктов, творожно - сывороточных смесей, сгущённого молока, смесей мороженого, перекачивания сусла, соков, соков с мякотью, дрожжевых и густых осадков, виноматериалов, вин и других жидкостей, косметической, фармацевтической и химической промышленностях
  Винтовые насосы, широко применяются в:

• пищевой (производство молока, рыбы, консервов, кондитерских, хлебобулочных изделий, мясопереработка); • алкогольной (производство пива, вина); • косметической (производство кремов, шампуней и схожих по вязкости продуктов);• фармацевтической промышленности.

    Винтовые насосы предназначены для перекачки вязких жирных продуктов с вязкостью до 20000 мПа∙с и температурой от 20 до 135°С. Все материалы винтовых насосов, которые непосредственно контактируют с продуктом, соответствуют техническим требованиям предъявляемым согласно ГОСТу и другим нормативным документам.

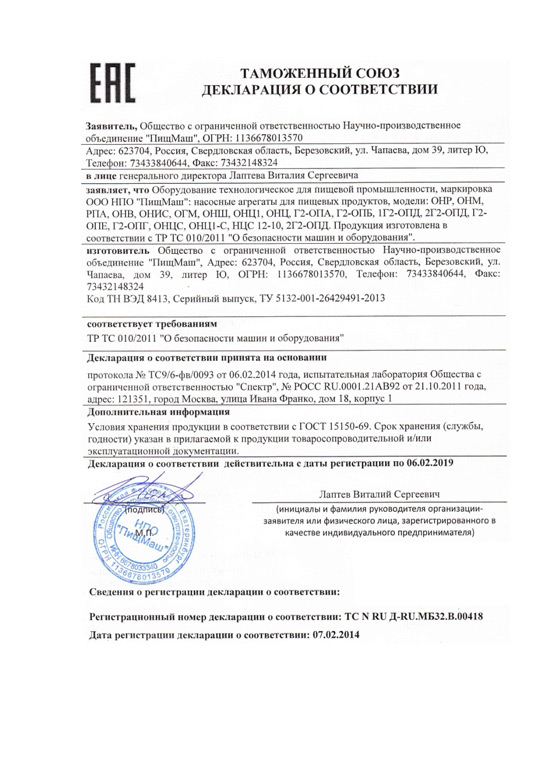

Декларация о соответствии ТР ТС

Технические характеристики

Марка
винтового
насоса
Подача,
не менее (м3/ч)
Напор,
не менее
(МПа (м))
Электродвигатель Диаметр патрубков
всасывания/нагнетания,
(мм)
Габаритные размеры,
(мм)
Масса,
(кг)
Мощность
(кВт)
n (об/мин) Длина Ширина Высота
ОНВ-М1 0,55 0,3 (30) 0,37 1500 35/35 470 150 170 8,5
ОНВ1 00 0,7 0,5 (50) 1,1 750 50/50 960 250 300 55
01 0,9 1,1 1000 960 250 280 47
02 1,5 1,1 1500 960 250 280 40
ОНВ2 00 1,6 0,5 (50) 1,1 750 50/50 1010 250 300 60
01 2,0 1,5 1000 1010 250 300 50
02 3,0 2,2 1500 1010 250 300 45
ОНВЗ 00 2,5 0,5 (50) 1,1 750 50/50 1020 250 300 63
01 3,5 1,5 1000 1020 250 300 57
02 5,0 2,2 1500 1020 250 300 53
ОНВ4 00 3,0 0,5 (50) 1,1 750 50/50 1030 250 300 67
01 4,0 1,5 1000 1030 250 300 60
02 6,0 2,2 1500 1030 250 300 56
ОНВ6М 10,0 0,5 (50) 3,0 750 80/50 1380 240 390 90

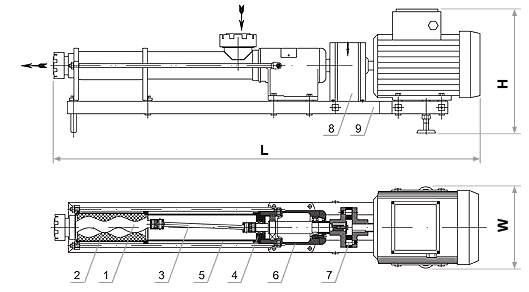

1.Винт (ротор); 2.Обойма (статор); 3.Торсион; 4.Торцовое уплотнение;
5.Корпус насоса; 6.Подшипниковый корпус; 7.Муфта; 8.Электропривод; 9.Рама.

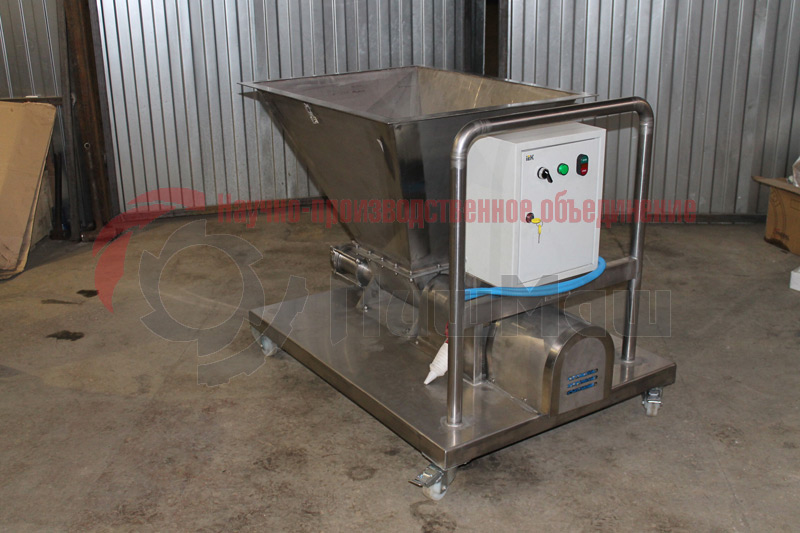

ОНВФ (ОНФ) Насосы винтовые со шнековым питателем серии ОНВФ (ОНФ)
Насос пищевой винтовой ОНВ

Насосы пищевые ОНВФ предназначены для перекачивания вязких и текучих продуктов. Насосы ОНВФ оснащены воронкой для приема перекачиваемых продуктов и шнеком, который передает продукт во всасывающую часть насоса, такая конструкия позволяет перекачивать такие продукты, как творог, паштет, фарш, кетчуп и т.д. Также, благодаря оригинальному конструктивному решению, при помощи насоса ОНВФ можно перекачивать продукты с включениями, например, изюма или кусочков овощей/фруктов.

Возможно изготовление под заказ насосов ОНВФ с плавной регулировкой подачи, установка мотор-вариатора и частотного преобразователя, а также установка рубашки обогрева для перекачивания высоковязких продуктов.

Все проточные части насоса ОНВФ изготовлены из нержавеющей стали, тип уплотнителя подбирается в зависимости от типа перекачиваемого продукта.

Технические характеристики

Марка Подача,
не менее (м3/ч)
Напор,
не менее (МПа (м))
Max размер
включений, мм
Диаметр патрубков (мм) Размеры (мм)
Длина Ширина Высота
ОНВФ-1 0.1-0.8 0.5(50) 11 * Зависит от
исполнения насоса
785 240 190
ОНВФ-2 0.5-2.0 0.5(50) 12 875 240 190
ОНВФ-3 2.0-4.0 0.5(50) 14 940 240 190
ОНВФ-4 5.0-10.0 0.5(50) 15 1350 240 265
* - мощность электродвигателя подбирается индивидуально исходя из производительности требуемого насоса и вязкости продукта.

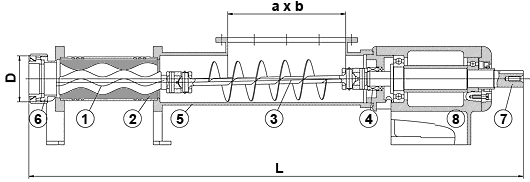

1 - Винт (ротор); 2 - Обойма (статор); 3 - Подающий шнек; 4 - Торцовое уплотнение;
5 - Корпус насоса; 6 - Выходной фланец; 7 - Приводной вал; 8 - Подшипниковый корпус.

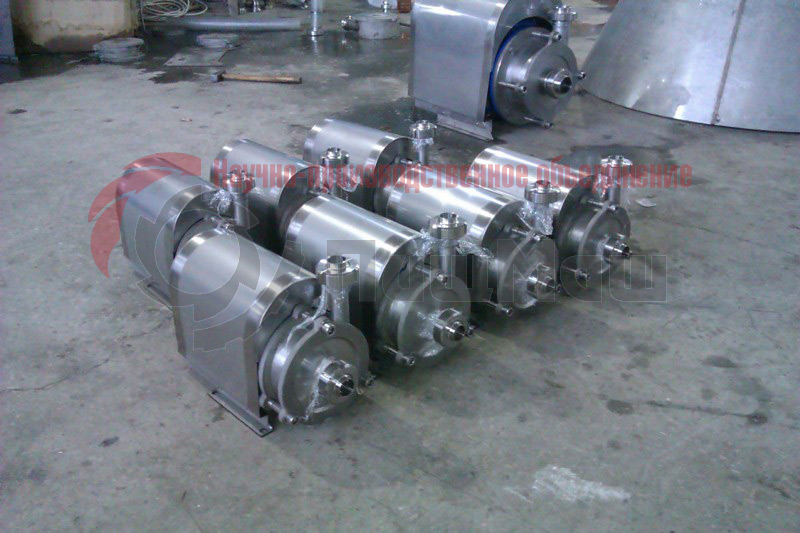

ОНЦ Насос пищевой центробежный ОНЦ
Шланг ПВХ армированный маслобензостойкий и химостойкий

Насос ОНЦ предназначен для перекачивания слабовязких жидких пищевых продуктов, таких как молоко, сок, вино, пиво, спирт и другие схожие по плотности и агрессивности жидкости с температурой до + 140°С.
ОНЦ - расшифровка марки:
О - отрасль пищевая промышленность,
Н - насос,
Ц - центробежный.
ОНЦ 12,5/30К5-2,2/2:
12,5 - номинальная производительность, м3/час
30 - номинальный напор, м
К - материал проточной части
2,2 - мощность электродвигателя, кВт
2 - количество обмоток электродвигателя
Насос ОНЦ - это центробежный насос с закрытым или открытым рабочим колесом. Насосы такого типа широко применяются как на пищевых производствах, так и в химической, целлюлозно-бумажной, фармацевтической промышленности. Насос типа ОНЦ универсален, поэтому подходит для большинства жидкостей.
Наиболее распространены в промышленности насосы для молока, насосы для питьевой воды, насосы для пива, насосы для вина, насосы для кваса, насосы для соков, насосы для сиропов, насосы для слабоагрессивных моющих растворов, насосы для фармацевтики. Насос ОНЦ изготовлен из материалов, пригодных для эксплуатации на пищевых и фармацевтических производствах. Проточная часть насоса изготовлена из нержавеющей коррозионностойкой стали, разрешенной к применению на пищевых производствах - AISI 304 (аналог ГОСТ 08Х18Н10). Защитный кожух и кронштейн электродвигателя выполнены из нержавеющей ферритной стали AISI 430 (аналог ГОСТ 12Х17). Материал уплотнительных колец и сильфона торцевого уплотнения ОНЦ может быть различным в зависимости от перекачиваемого продукта (Siliсon, EPDM, Viton, PTFE).
В комплектации с взрывозащищенным электродвигателем и двойным торцевым уплотнением, насосы ОНЦ применяются для перекачивания взрывоопасных жидкостей: спирта, коньяка и др. Дополнительно насосы комплектуются:
- нержавеющими кожухами для защиты электродвигателя;
- бачками, которые заполняются затворной нейтральной жидкостью и позволяют длительную работу насоса «всухую»;
- рубашками обогрева и охлаждения.
Возможно изготовление насосов для перекачивания продукта с температурой до + 200°С.

Технические характеристики

Марка насоса  Подача, ном. м3/ч  Напор, ном. м  Мощность эл. двиг., кВт  Масса, кг
ОНЦ 1,5/10К5-0,55/2 1,5 10 0,55 7,5
ОНЦ 1,5/15К5-0,55/2 1,5 15 0,55 7,5
ОНЦ 1,5/20К5-0,75/2 1,5 20 0,75 15,5
ОНЦ 3,5/10К5-0,55/2 3,5 10 0,55 7,5
ОНЦ 3,5/20К5-0,75/2 3,5 20 0,75 15,5
ОНЦ 6,3/10К5-0,75/2 6,3 10 0,75 15,5
ОНЦ 6,3/20К5-1,5/2 6,3 20 1,5 18
НЦ 6,3/30К5-1,5/2 6,3 30 1,5 21
ОНЦ 6,3/25K5-1,5/2 6,3 25 1,5 18
ОНЦ 6,3/30К5-2,2/2 6,3 30 2,2 22
ОНЦ 6,3/50К5-4,0/2 6,3 50 4 47
ОНЦ 10/10К5-0,75/2 10 10 0,75 15,5
ОНЦ 12,5/20К5-1,5/2 12,5 20 1,5 18,5
ОНЦ 12,5/25K5-2,2/2 12,5 25 2,2 19
ОНЦ 12,5/30К-2,2/2 12,5 30 2,2 35
ОНЦ 12,5/30К-3,0/2 12,5 30 3 35
ОНЦ 12,5/50К5-5,5/2 12,5 50 5,5 49
ОНЦ 20/20К5-3,0/2 20 20 3 35
ОНЦ 25/10К5-2,2/2 25 10 2,2 25
ОНЦ 25/30К5-5,5/2 25 30 5,5 43
ОНЦ 25/50К5-7,5/2 25 50 7,5 58
ОНЦ 25/80К5-15,0/2 25 80 15 155
ОНЦ 50/30К5-7,5/2 50 30 7,5 59
ОНЦ 50/50К5-15,0/2 50 50 15 150
ОНЦ 80/30К5-11,0/2 80 30 11 116
ОНЦ 80/50К5-18,5/2 80 50 18,5 170
ОНЦ 100/25К5-15,0/2 100 25 15 154
ОНЦ 100/30К5-18,5/2 100 30 18,5 175
ОНЦ 100/50К5-22,0/2 100 50 22 202




Габаритные и присоединительные размеры

Насос ОНЦ - габаритные размеры

№ п/п  Марка насоса ОНЦ  Размеры, мм
D1  D2  L*  L1  H1
1 1,5/10К5-0,55/2 200 150 160 20 20 290 105 50 45 113 90
2 1,5/15К5-0,55/2 200 150 160 20 20 290 105 50 45 113 90
3 1,5/20К5-0,75/2 190 150 210 25 25 365 140 55 60 121 140
4 3,5/10К5-0,55/2 200 150 160 20 20 290 105 50 45 113 90
5 3,5/20К5-0,75/2 190 150 210 25 25 365 140 55 60 121 140
6 6,3/10К5-0,75/2 190 150 210 40 40 365 140 55 60 121 140
7 6,3/20К5-1,5/2 200 170 210 40 40 380 140 55 60 130 140
8 6,3/25К5-1,5/2 200 170 210 40 40 380 140 55 60 130 140
9 6,3/30К5-2,2/2 200 170 254 40 40 390 158 60 85 130 150
10 6,3/50К5-4,0/2 250 200 260 50 50 450 166 60 85 150 150
11 10/10К5-0,75/2 190 150 210 40 40 365 140 55 60 121 140
12 12,5/20К5-1,5/2 200 170 210 40 40 380 140 55 60 130 140
13 12,5/30К5-3,0/2 250 200 260 50 50 430 165 60 85 140 150
14 12,5/50К5-5,5/2 250 220 305 50 50 510 205 80 115 150 180
15 20/20К5-3,0/2 250 200 260 50 50 430 165 60 80 140 175
16 25/10К5-2,2/2 200 170 210 50 50 380 120 40 45 130 150
17 25/30К5-5,5/2 250 220 260 50 50 480 170 60 80 150 175
18 25/50К5-7,5/2 280 220 305 50 50 540 210 80 115 162 180
19 25/80К5-15,0/2 350 250 350 65 65 680 260 85 115 210 180
20 50/30К5-7,5/2 280 220 305 80 80 550 220 85 110 162 180
21 50/50К5-15,0/2 350 250 350 80 80 680 260 85 110 210 180
22 80/30К5-11,0/2 330 250 350 80 80 610 240 85 105 182 180
23 80/50К5-18,5/2 254 210 350 80 80 735 295 85 105 215 180
24 100/25К5-15,0/2 350 250 350 100 100 680 260 85 75 210 190
25 100/30К5-18,5/2 254 210 350 100 100 735 295 85 75 215 190
26 100/50К5-22,0/2 279 203 400 100 100 755 326 85 105 235 180
* - в связи с усовершенствованием продукции фактические габаритные размеры могут отличаться
